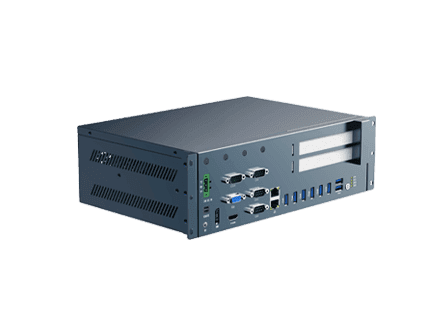

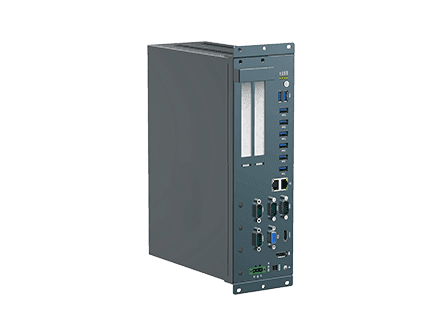

E800系列
搭载 第10代酷睿 处理器平台，配置 千兆网口 HDMI+DP双显 与多路工业扩展，针对嵌入式与工业自动化系统优化
型号: E800
系统核心规格
- 处理器: 第10代Intel Core i3/ i5/ i7系列处理器
- 内存: 2 x DDR4 SO-DIMM（Max.64GB）
- 网络接口: 2（1 x Intel i219, 1 x Intel i225）
- 显示接口: 1 x HDMI, 1 x DP, 1 x VGA
- 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
产品概述
技术规格
| Specs | Item | E800系列 |
|---|---|---|
| 处理器系统 | CPU | Intel® 第十代Comet Lake-S 处理器 |
| TDP | 65W MAX | |
| 插槽 | LGA1200 | |
| 芯片组 | H420E/Q470 | |
| BIOS | AMI 128Mbit SPI Flash | |
| 内存 | 插槽 | 2x 260PIN DDR4 SO-DIMM |
| 容量 | Max. 64GB | |
| 以太网 | 速率 | 10/100/1000 Mbps |
| 控制芯片 | GbE LAN1: Intel I219-LM, GbE LAN2 Intel I225-LV | |
| 连接器 | 2 x RJ-45 | |
| SATA | 最大传输速率 | 600 MB/s |
| 通道 | 2 | |
| RAID | 0,1,5（可选，仅Q470） | |

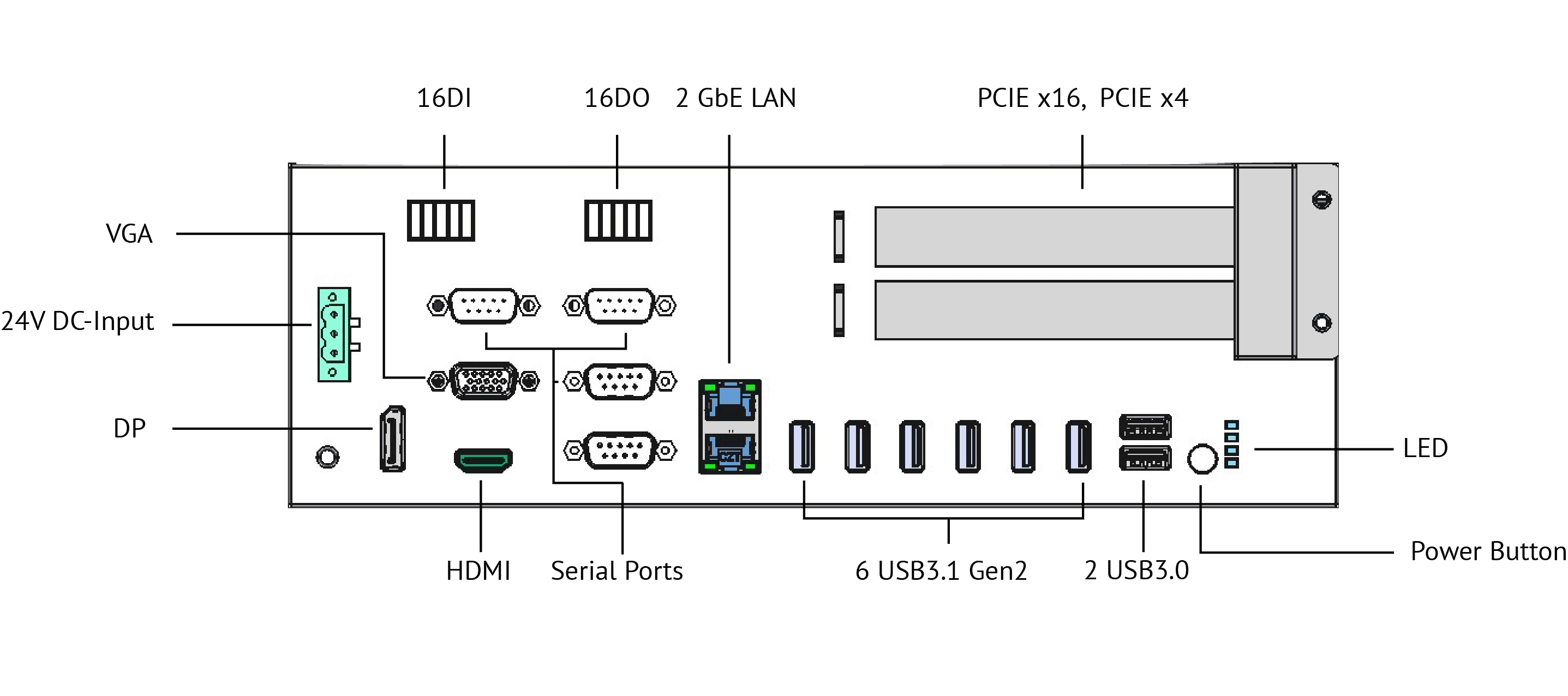

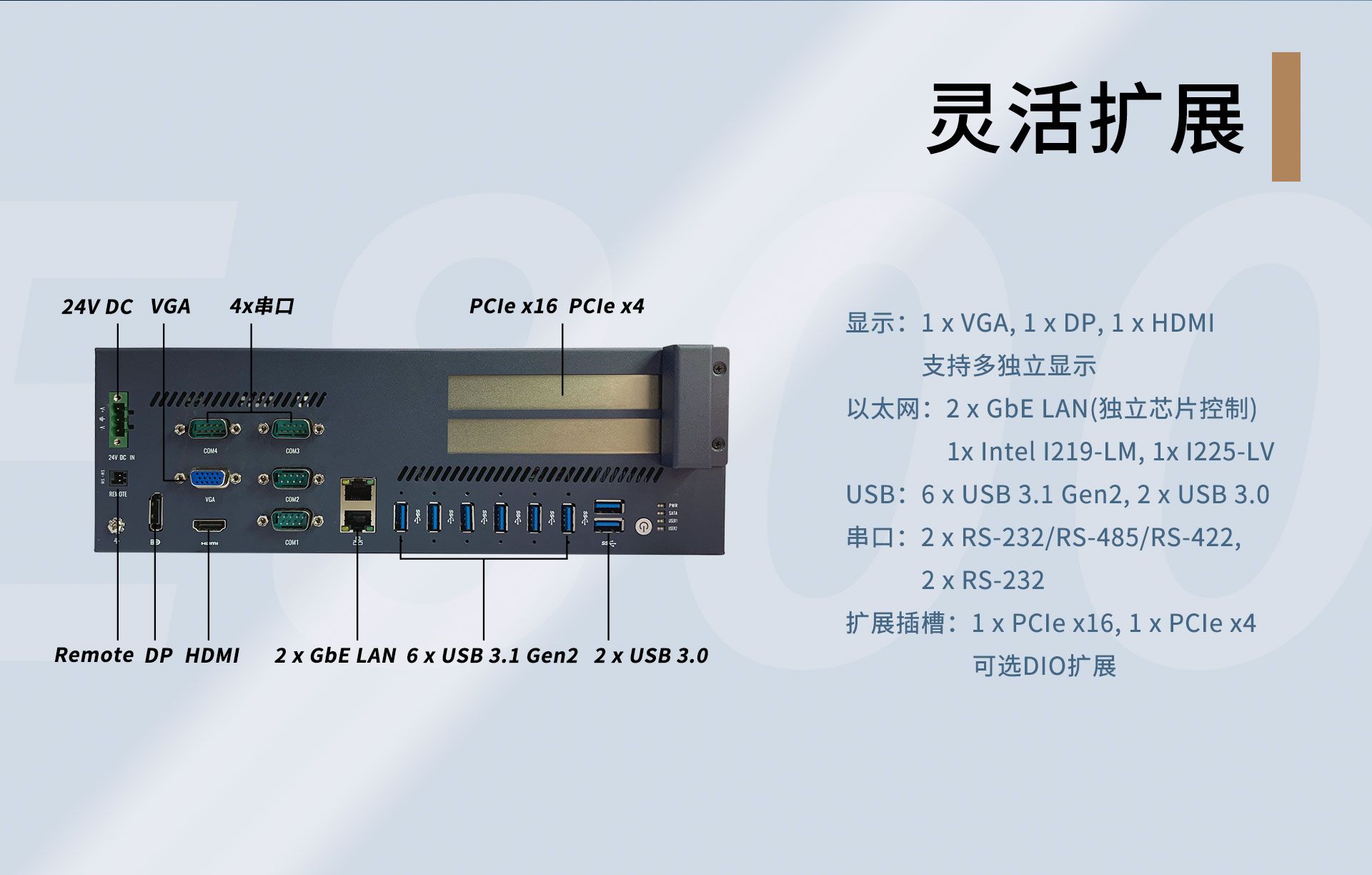

| I/O接口 | DP | 1, 分辨率最高达 4096 x 2304 @ 60 Hz |
| HDMI | 1 HDMI1.4, 分辨率最高达 4096x2160@30Hz | |
| VGA | 1, 分辨率最高达 1920 x 1200@60Hz | |
| Ethernet | 2 | |
| USB | 6 x USB3.0 Type A （USB 3.1 Gen 2）PCH Primary, 2 x USB3.0 Type A | |
| 串口 | 2 x RS-232/RS-485/RS-422, 2 x RS-232 | |
| DIO | 16 | |
| 内部接口 | 串口 | 2 x RS-232 PIN Header |
| SATA | 2, 支持 7PIN +15PIN 2.5 英寸 HD | |
| USB 2.0 | 1 x USB2.0 Type A、 1 x USB2.0 PIN Header (9PIN) | |
| 扩展接口 | M.2 E-Key | 1 x M.2 2230 支持 Wi-Fi |
| M.2 B-Key | 1 x M.2 3052 支持 4G/5G (USB3.0） | |
| M.2 M-Key | 1 x M.2 2280 Sata3.0、1 x M.2 2280 NVME(可选，仅Q470） | |
| 扩展插槽 | PCIe x16(Gen3) | 1 |
| PCIe x4(Gen2) | 1 | |
| Watchdog | Output/Interval | Interrupt, System Reset/255 levels timer interval, from 1 to 255 sec |
| 电源 | DC input | 24V DC IN |
| 环境指标 | 工作温度 | 0°C~60°C（32 ~ 140 °F） |
| 非工作温度 | -40°C~80°C(-40 ~ 185 °F) | |
| 工作湿度 | 95%@40°C RH (非凝结) | |
| 非工作湿度 | 60°C@95% RH(非凝结) | |
| 物理特征 | 尺寸 (长 x 宽 x 高) | 290x210x95mm |
资料下载
该产品暂无下载附件，可向工程师索取资料。
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
E800 的处理器与内存规格是什么？
处理器: 第10代Intel Core i3/ i5/ i7系列处理器; 内存: 2 x DDR4 SO-DIMM（Max.64GB）
E800 提供哪些网络与显示接口？
网络接口: 2（1 x Intel i219, 1 x Intel i225）; 显示接口: 1 x HDMI, 1 x DP, 1 x VGA
E800 的供电、工作温度与操作系统要求是什么？
操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
