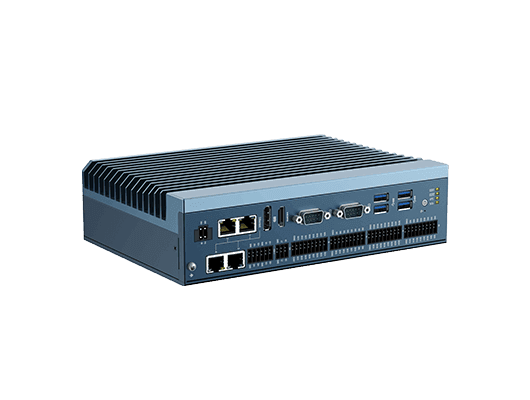

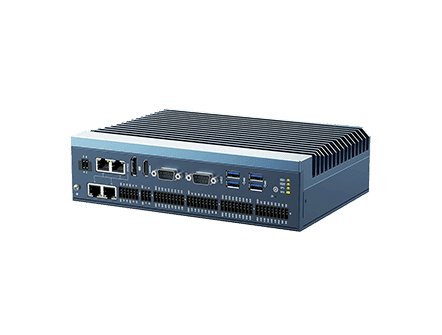

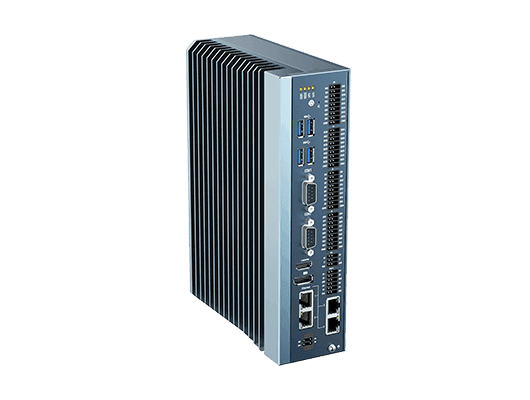

E610系列
搭载 第11代酷睿 处理器平台，配置 6千兆网口 HDMI+DP双显 与多路工业扩展，针对嵌入式与工业自动化系统优化
型号: E610
系统核心规格
- 处理器: Intel第11代Tiger Lake U UP3平台处理器
- 内存: 2 x DDR4 SO-DIMM（Max.64GB）
- 网络接口: 4 x Intel i226-V 2.5GbE LAN
- 显示接口: 1 x HDMI, 1 x DP
- 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
产品概述
技术规格
| 规格 | 项目 | E610 |
|---|---|---|
| 处理器系统 | CPU | Intel Tiger Lake-U UP3(i7-1165G7/i5-1135G7/i3-1115G4/6305E) |
| TDP | 28W 最大 | |
| BIOS | AMI 128Mbit SPI Flash | |
| 内存 | 技术 | 2 x DDR4 3200MT/s SO-DIMM |
| 容量 | 最大 64GB | |
| 图形 | 控制器 | Intel® Iris® Xe graphics, 最高 96 图形执行单元(EU) |
| 图形功能 | 5K60 10b 4:4:4 HEVC/VP9/SCC, 8K60 12b 4:2:0 HEVC/VP9/SCC, 8K30 10b 4:2:0 AV1, 4K60 8b 4:2:0 AVC | |

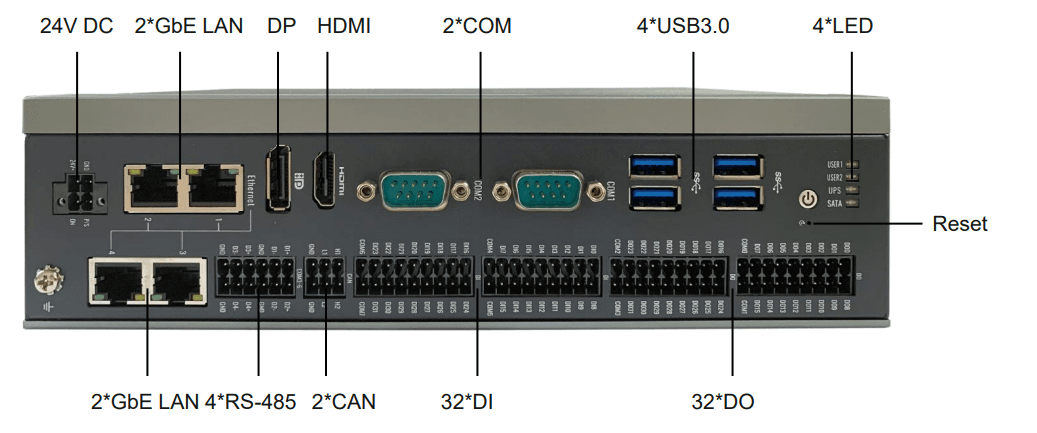

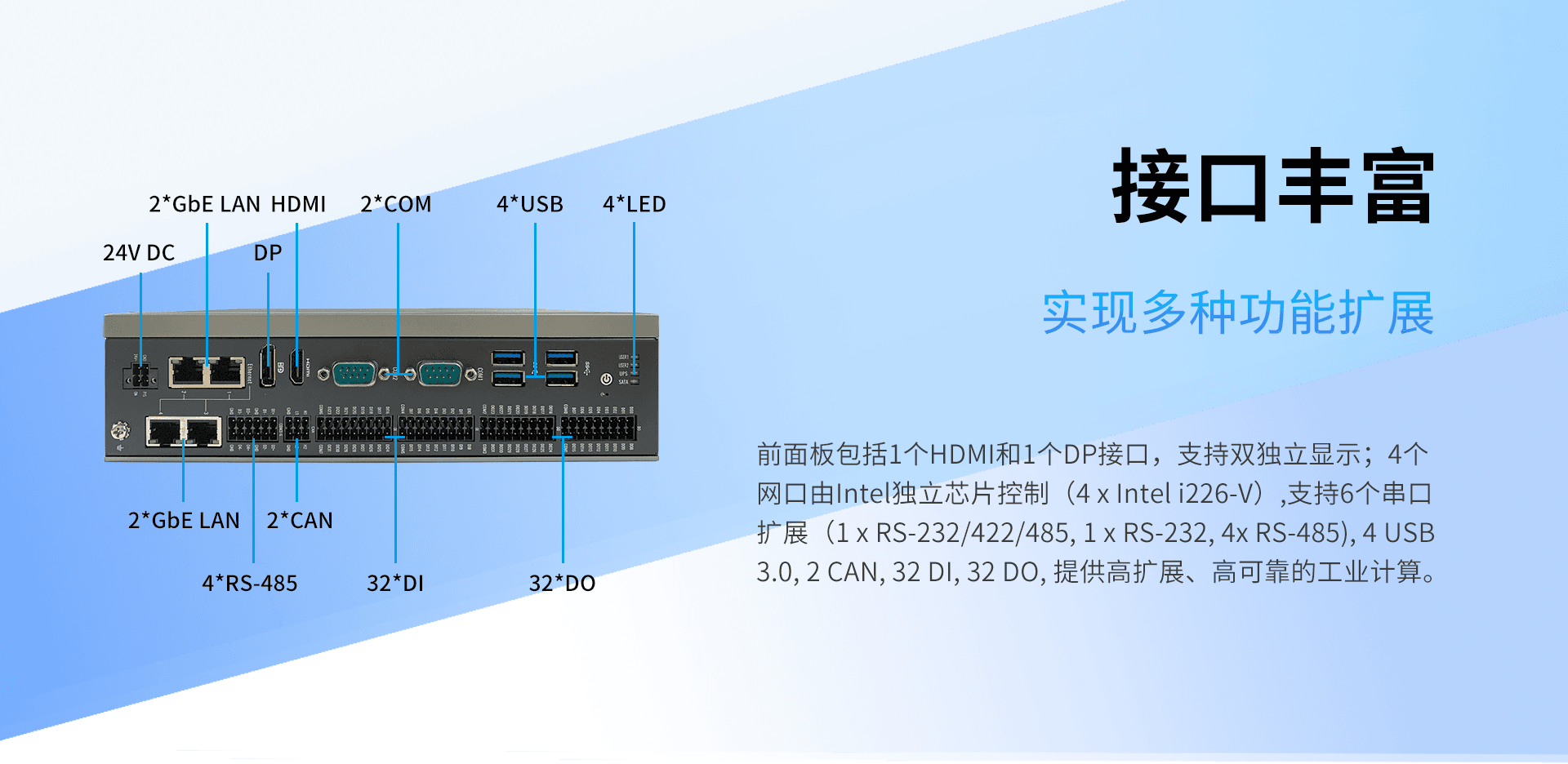

| 外部 I/O | DP | 1 x DP 1.4a 最高 4096 x 2304 x 36 bpp @60 Hz or 5120 x 3200 x 24 bpp @60Hz |
| HDMI | 1 x HDMI 2.0b 最高 4096 x 2304 x 24 bpp @60 Hz | |
| 以太网 | 4 x Intel i226-V 2.5GbE LAN | |
| 串行接口 | 1 x RS-232/422/485, 1 x RS-232, 4 x RS-485 | |
| USB | 4 x USB3.0 | |
| DIO | 32 DI, 32 DO | |
| CAN | 2 x CANBus 2.0 A/B | |
| 指示灯 | USER1,USER2,UPS,SATA | |
| Reset | 1 | |
| 扩展 | M.2 E-Key | 1 x M.2 E-Key 2230 支持 WiFi |
| M.2 B-Key | 1 x M.2 B-Key 3052 支持 4G/5G | |
| Mini PCIe | 1 | |
| 存储 | M.2 | 1 x M.2 M-Key 2280 支持 SSD (PCIe x4) |
| SATA3.0 | 1 | |
| SIM | 1 x Nano SIM | |
| 供电要求 | 供电电压 | 24V DC IN |
| 电源管理 | AT/ATX | |
| 最大功耗 | 60W | |
| 测试环境 | Intel Core i7-1165GRE DDR4 32GB X2 | |
| 操作系统 | 操作系统 | Windows 10/11, Linux centos 8, ubuntu 20.04/22.04 |
| 物理特性 | 结构 | 铝合金 |
| 安装 | 壁挂安装 | |
| 尺寸 | 236x165x63.5 mm(LxWxH) | |
| 其他 | 看门狗 | 65536 级, 0~65535 秒 |
| TPM | TPM 2.0 | |
| 环境 | 工作温度 | 0°C~50°C |
| 存储温度 | -40°C~85°C | |
| 相对湿度 | Operating95%@40°C(非冷凝)非工作 95%@60℃（非冷凝） | |
| EMC | CE, FCC |
资料下载
该产品暂无下载附件，可向工程师索取资料。
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
E610 的处理器与内存规格是什么？
处理器: Intel第11代Tiger Lake U UP3平台处理器; 内存: 2 x DDR4 SO-DIMM（Max.64GB）
E610 提供哪些网络与显示接口？
网络接口: 4 x Intel i226-V 2.5GbE LAN; 显示接口: 1 x HDMI, 1 x DP
E610 的供电、工作温度与操作系统要求是什么？
操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
