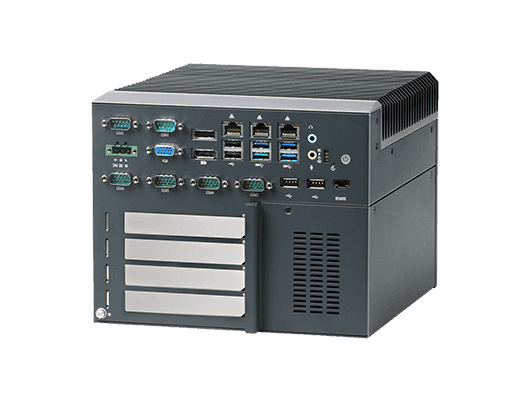

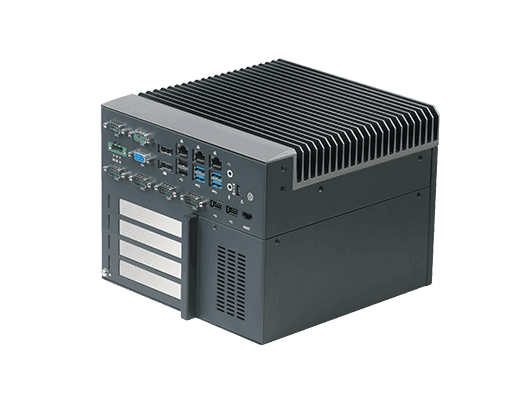

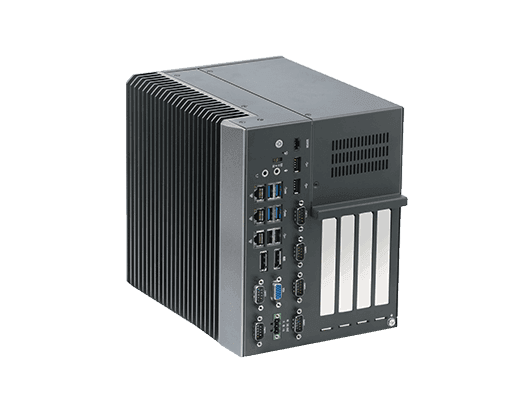

E521系列
搭载 Intel LGA1151 处理器平台，配置 双千兆网口 VGA 与多路工业扩展，支持 24V供电 0℃~50℃宽温 工业级高可靠运行
型号: E521
系统核心规格
- 处理器: Intel 第六至九代台式机处理器（LGA1151）
- 内存: 2x DDR4 SO-DIMM （Max.64GB）
- 网络接口: 3 (2 x Intel i210,1 x Intel i219)
- 显示接口: 2 DP 、1 VGA, 支持DP+DP/DP+VGA 双独立显示
- 供电输入: 24V DC；9–36V DC 选配
- 操作系统: Windows 7(仅第六代支持)，Windows 10, centos 7/8, ubuntu 18.04~24.04
- 工作温度: 0–50°C，气流 0.7 m/s
产品概述
技术规格
| 规格 | 项目 | E521 |
|---|---|---|
| 处理器系统 | CPU | Intel® 6th/7th/8th/9th 代处理器，配备 LGA1151 |
| 芯片组 | H110 | |
| BIOS | AMI 8MB UEFI | |
| 内存 | 插槽 | 双通道 260-pin DDR4SO-DIMM |
| 容量 | 最大 64GB | |
| 显示 | DP | 2 x DP (4K2K 分辨率), 最大 4096 x 2304@60Hz |
| VGA | 1 x VGA, 最大 1920 x 1080@60Hz | |
| 双屏显示 | 支持, DP + DP or DP + VGA | |
| 音频 | 控制器 | Realtek ALC662, 高清音频. 麦克风输入, 音频输出 |

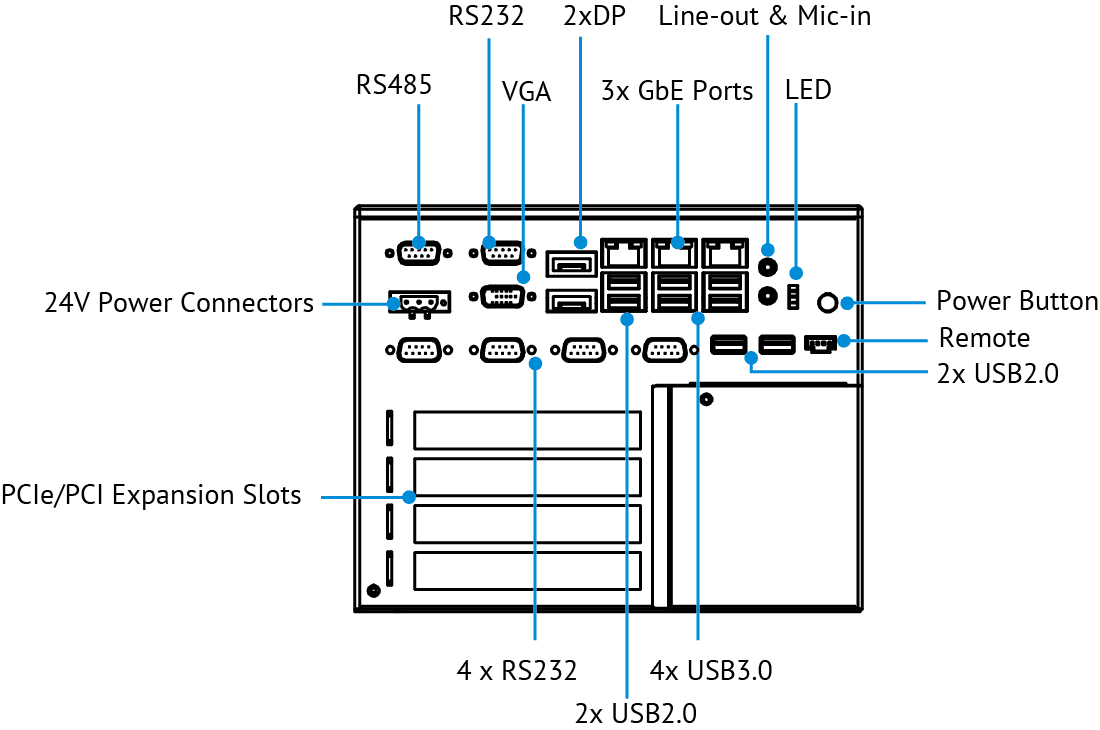

| 以太网 | LAN | 2 x Intel® i210-AT GbE, 1 x Intel® i219-LM GbE |
| 外围接口 | USB | 4 x USB2.0, 4 x USB3.0 |
| COM | 1 × RS-232/422/485; 3 × RS-232/485; 2 × RS-232 | |
| 指示灯 | 4 x 指示灯(SATA/待机/内存/看门狗) | |
| Reset | 1 | |
| 电源按钮 | 1 | |
| 存储 | SATA3.0 | 1 x SATA 3.0 用于 2.5 英寸存储设备 |
| m.2 | 1 x m.2 | |
| 扩展 | Mini-PCIe | 1 x 全尺寸 mini-PCIe, 支持 WLAN/WWAN 模块 |
| USIM | 1 x USIM, 支持 3G/4G LTE | |
| 内部 USB | 1 x USB 2.0 内部 | |
| PCIe/PCI | 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x2, 2 x PCI | |
| 看门狗 | 输出/间隔 | 中断、系统复位/255 级定时间隔，范围为 1 至 255 秒 |
| 供电 | 直流输入 | 24V DC；9–36V DC 选配 |
| 操作系统 | Microsoft Windows | Windows 7(Intel® 第6代 CPU 专用)，Windows 10 64Bit |
| Linux | 支持 | |
| 物理特性 | 结构 | 铝合金 |
| 安装 | 桌面/壁挂安装 | |

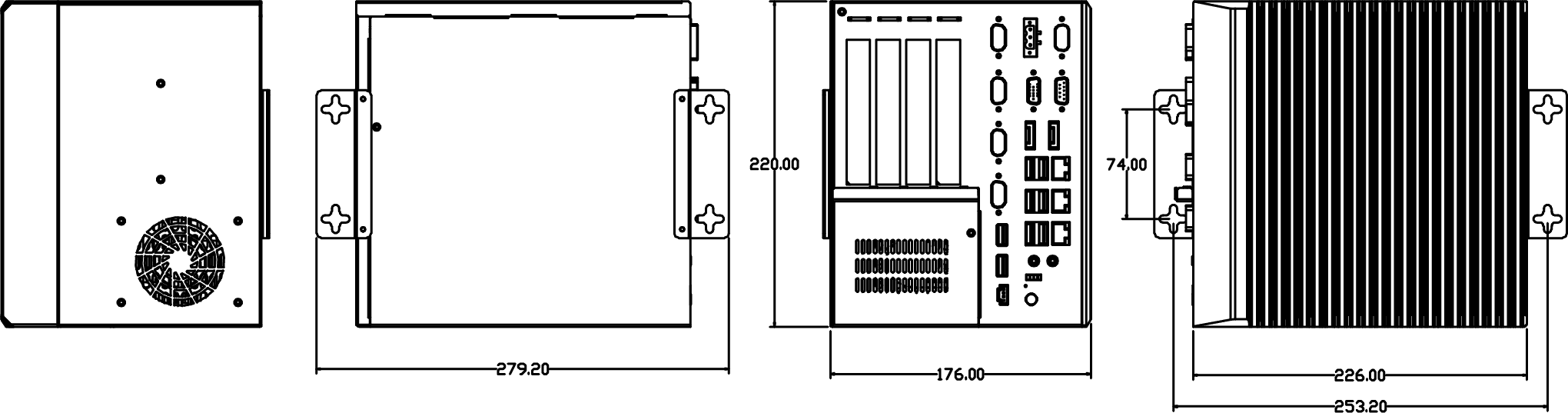

| 尺寸 | 220 x 226 x 176mm (LxWxH) | |
| 重量 | 4.35 Kg | |
| 环境 | 工作温度 | 0°C~50°C, 气流 0.7m / s |
| 存储温度 | −40–85°C (−40–185°F) | |
| 相对湿度 | 10~95% @ 40°C ( 非冷凝 ) | |
| 运行振动 | 使用 SSD:3Grms, IEC 60068-2-64, 随机振动, 5~500 Hz, 1hr/axis | |
| 运行冲击 | 使用 SSD:30 G, IEC 60068-2-27, 半正弦, 11m 持续时间 | |
| ESD | 接触 +/-4 KV, 空气 +/-8 KV | |
| EMC | CE/FCC Class B |
资料下载
该产品暂无下载附件，可向工程师索取资料。
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
E521 的处理器与内存规格是什么？
处理器: Intel 第六至九代台式机处理器（LGA1151）; 内存: 2x DDR4 SO-DIMM （Max.64GB）

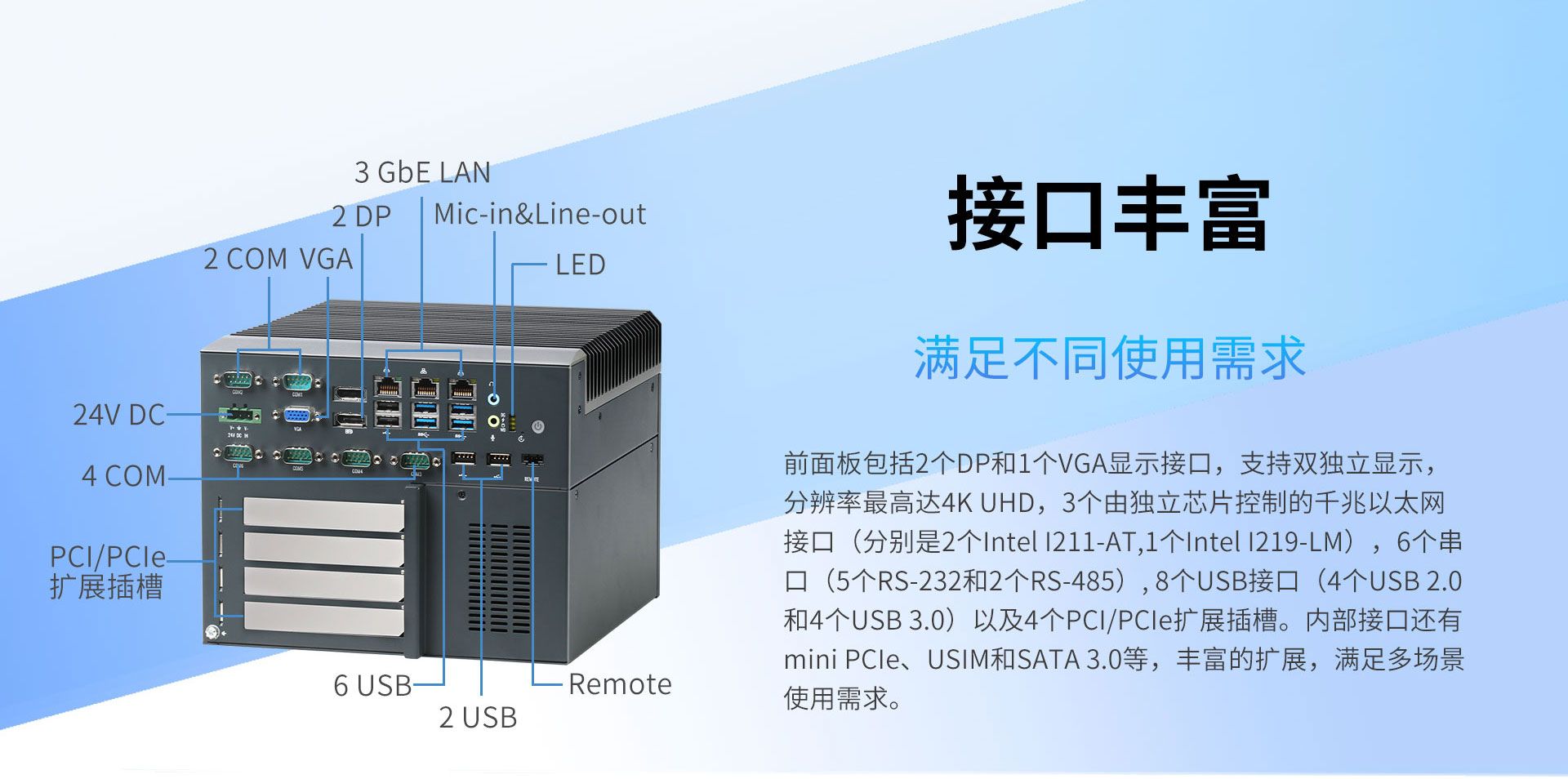

E521 提供哪些网络与显示接口？
网络接口: 3 (2 x Intel i210,1 x Intel i219); 显示接口: 2 DP 、1 VGA, 支持DP+DP/DP+VGA 双独立显示
E521 的供电、工作温度与操作系统要求是什么？
供电输入: 24V DC；9–36V DC 选配; 工作温度: 0–50°C，气流 0.7 m/s; 操作系统: Windows 7(仅第六代支持)，Windows 10, centos 7/8, ubuntu 18.04~24.04
