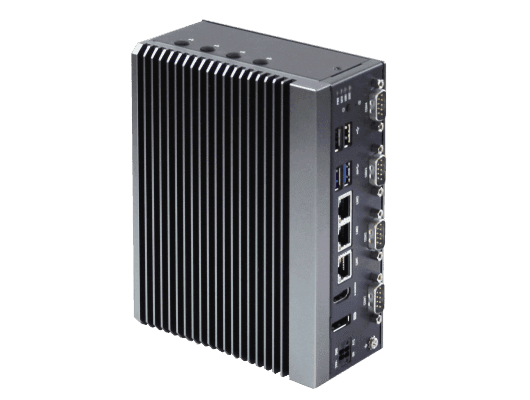

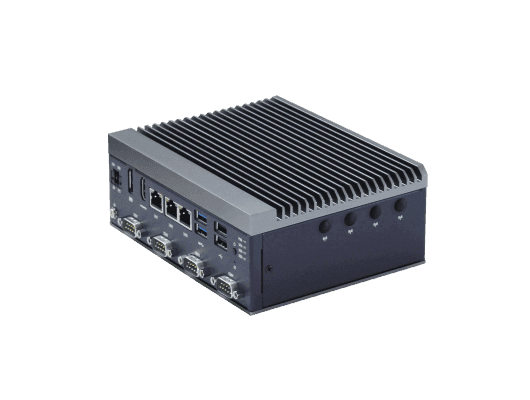

YX-E211系列
搭载 Intel J6412 处理器平台，配置 双千兆网口 HDMI+DP双显 与多路工业扩展，支持 36V供电 0℃~60℃宽温 工业级高可靠运行
型号: YX-E211
系统核心规格
- 处理器: Intel Elkhart Lake J6412, N6210, X6425E
- 内存: 2 x DDR4-3200 up to 32GB
- 网络接口: 3 (2 x Intel i210,1 x Intel i226）
- 显示接口: 1 x HDMI, 1 x DP
- 供电输入: 9–36V DC ±10%
- 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
- 工作温度: 0–60°C
产品概述
技术规格
| 规格 | 项目 | E211 Series |
|---|---|---|
| 处理器系统 | CPU | Intel® Elkhart Lake platform J6412/N6210/X6425E CPU |
| TDP | 12W 最大 | |
| BIOS | AMI 128Mbit SPI Flash | |
| 内存 | 技术 | 2 x DDR4 3200MT/s SO-DIMM |
| 最大容量 | 32 GB | |
| 图形 | 控制器 | Intel Gen11 图形 Engines (SoC integrated) |
| 功能 | DX12, OGL4.5, OCL1.2, Vulkan 1.1, MPEG2, H.264, JPEG/MJPEG, H.265 (HEVC) | |

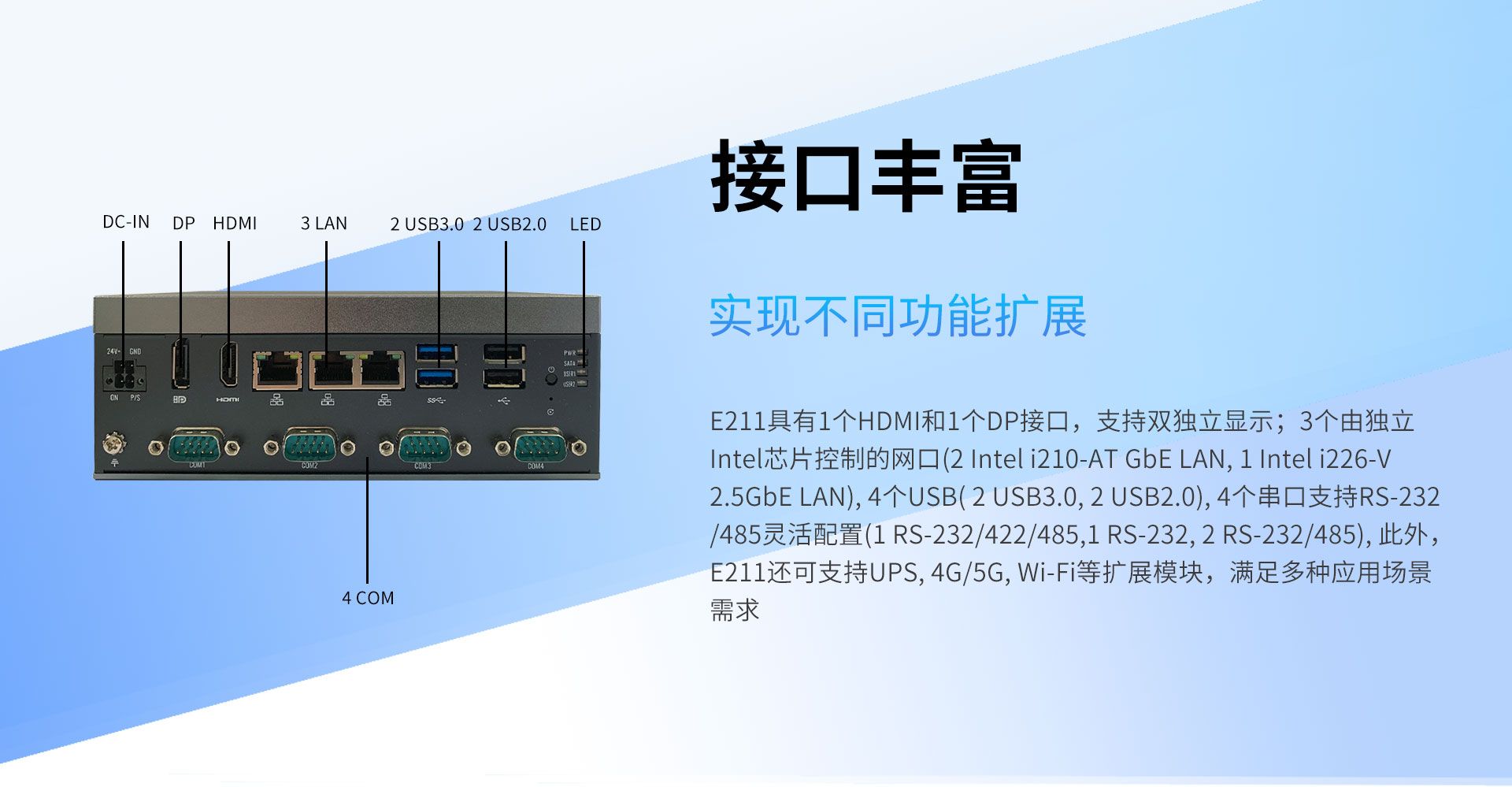

| 外部 I/O | DP | 1 x DP1.4up 至 4096 x 2160@60Hz |
| HDMI | 1 x HDMI 2.0b, 最高 4096 x 2160@60Hz | |
| 以太网 | 2 x Intel i210-AT GbE LAN, 1 x Intel i226-V 2.5GbE LAN | |
| COM | COM1: RS-232/422/485, COM2: RS-232, COM3~4: RS-232/485 | |
| USB | 2x USB2.0, 2 x USB3.0 | |
| 直流电源插座 | Phoenix 4pin 接线端子 | |
| 扩展 | M.2 E-Key | 1 x M.2 2230 支持 Wi-Fi |
| M.2 B-Key | 1 x M.2 3052 支持 4G/5G | |
| M.2 M-Key | 1 x M.2 2280 Sata3.0 | |
| SATA | 1x SATA3.0 | |
| Internal USB2.0 | 3 x Internal USB2.0 (Pinout), 1 x 内部 USB Type-A | |
| SIM | 1 x Nano SIM | |
| 指示灯 | 指示灯 | 电源状态, HDD R/W,USER1,USER2 |
| 电源 | 供电电压 | DC 9-36V ±10% |
| 最大功耗 | 30W | |
| 电源管理 | AT/ATX | |
| 其他 | 看门狗 | 定时器输出系统复位，可编程计数范围为 1 ~ 255 分钟/ 秒 |
| TPM | TPM 2.0(可选) | |
| 环境 | 工作温度 | 0 ~ 60 °C(32~140°F) |
| 存储温度 | -40°C ~ 85°C(-40~185°F) | |
| 工作相对湿度 | 95% @ 40 °C (非冷凝) | |
| 存储相对湿度 | 95% @ 60 °C (非冷凝) | |

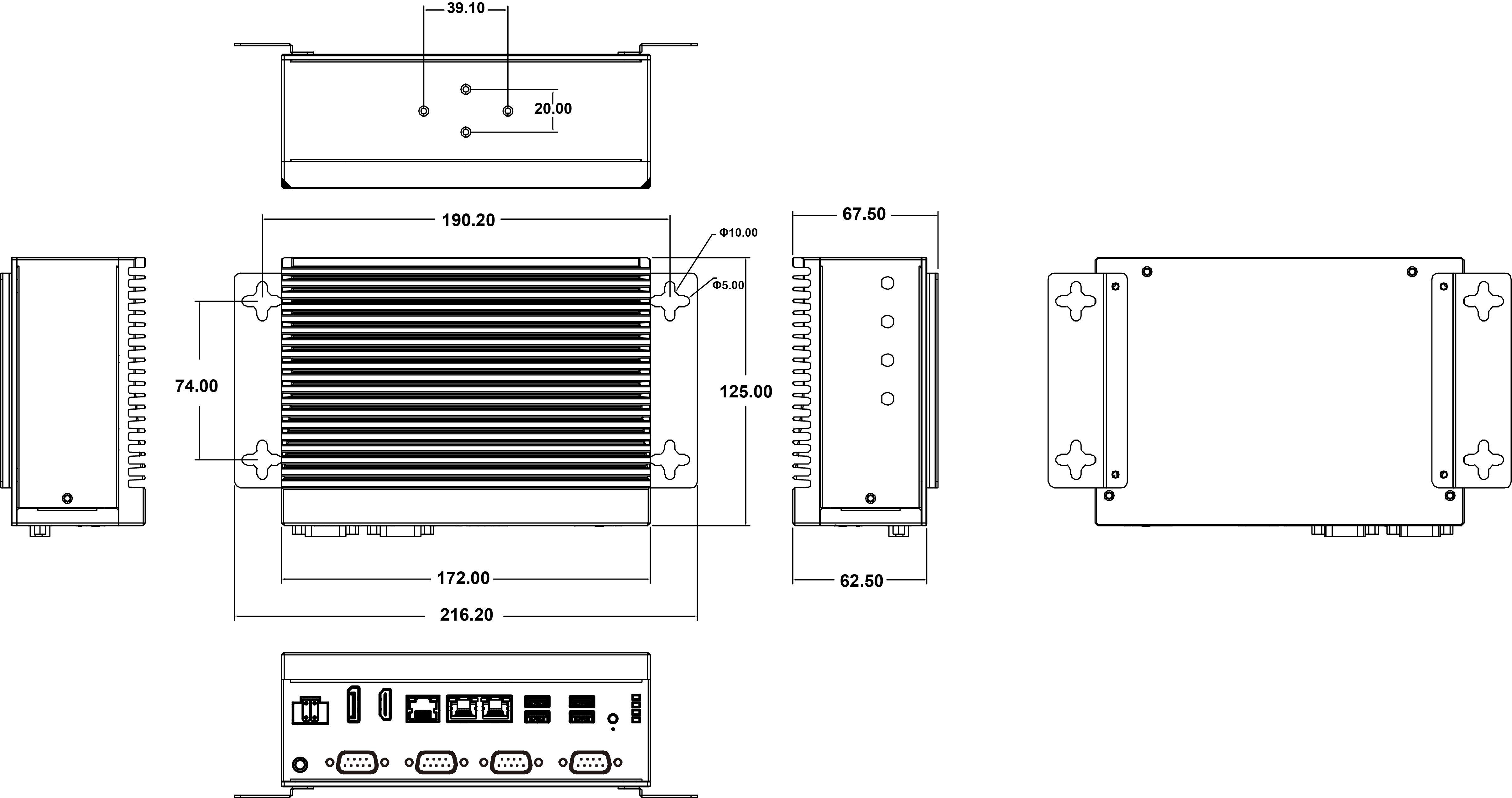

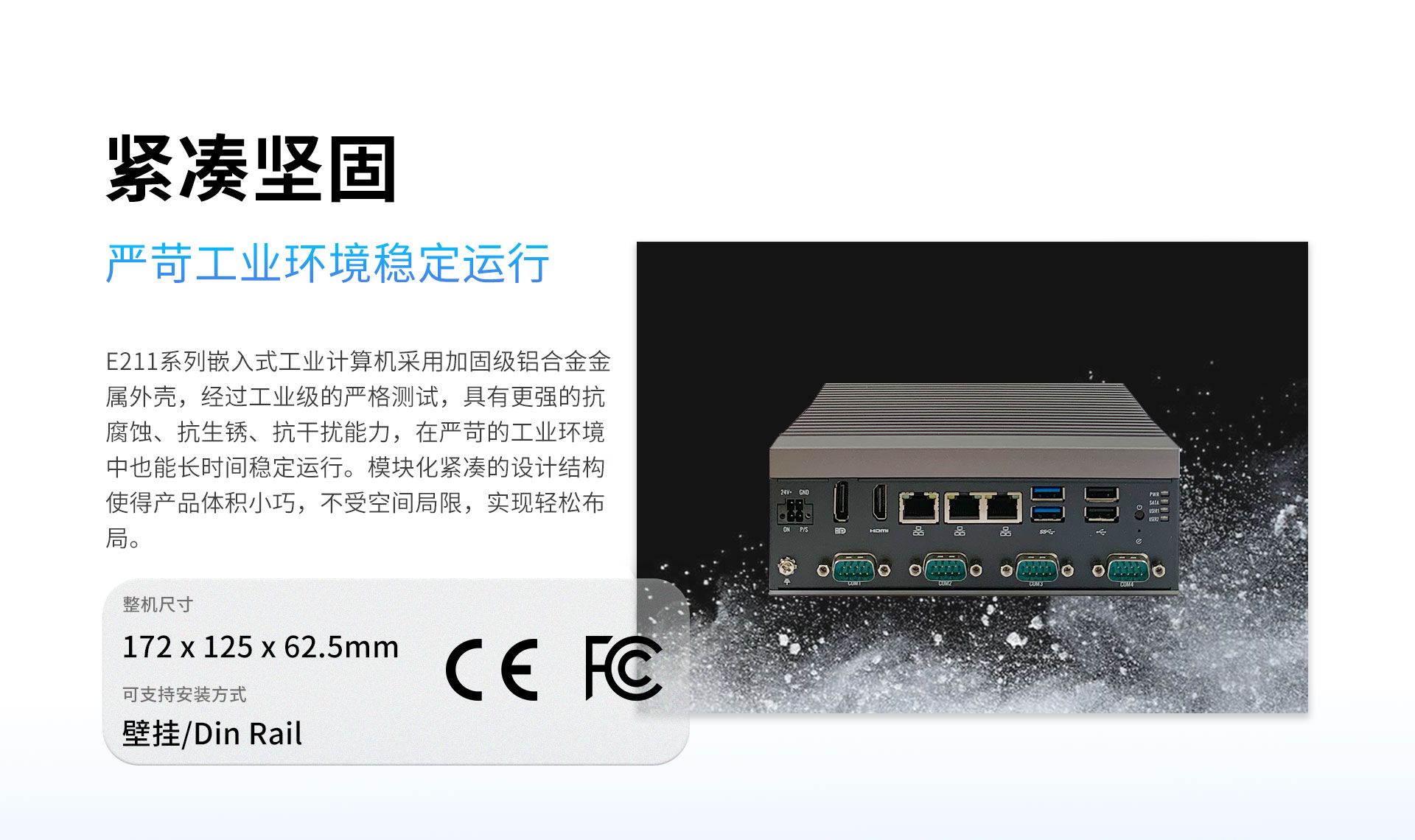

| 物理 特性 | 尺寸 | 172 x 125 x 62.5mm(Lx Wx H) |
| 安装方式 | 壁挂/导轨安装 | |
| 认证 | EMC | CE, FCC |
| 操作系统支持 | 操作系统支持 | Windows 10/11, centos 8, ubuntu 20.04/22.04 |
资料下载
该产品暂无下载附件，可向工程师索取资料。
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
YX-E211 的处理器与内存规格是什么？
处理器: Intel Elkhart Lake J6412, N6210, X6425E; 内存: 2 x DDR4-3200 up to 32GB
YX-E211 提供哪些网络与显示接口？
网络接口: 3 (2 x Intel i210,1 x Intel i226）; 显示接口: 1 x HDMI, 1 x DP
YX-E211 的供电、工作温度与操作系统要求是什么？
供电输入: 9–36V DC ±10%; 工作温度: 0–60°C; 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
