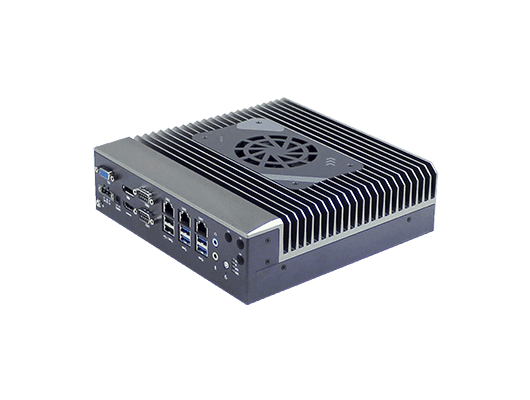

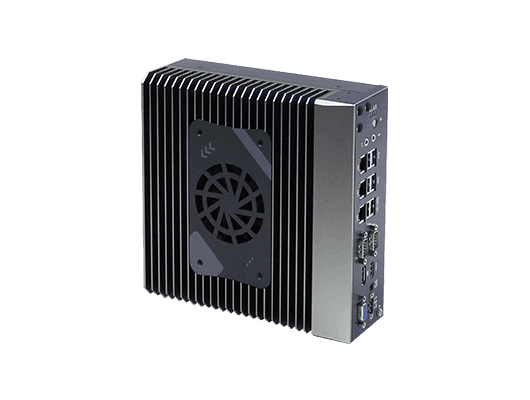

YX-E500A系列
搭载 第10代酷睿 处理器平台，配置 双千兆网口 HDMI+DP双显 与多路工业扩展，支持 24V供电 0℃~50℃宽温 工业级高可靠运行
型号: YX-E500A
系统核心规格
- 处理器: Intel Core i3/i5/i7，第10代或第11代版本（LGA1200）
- 内存: 2 x DDR4，最高64GB内存
- 网络接口: 3（2 x Intel i210, 1 x Intel i219）
- 显示接口: 1 x DP, 1 x VGA, 1 x HDMI (Q470:独立三显, H420E:独立双显)
- 供电输入: 24V DC；9–36V DC 选配
- 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
- 工作温度: 0–50°C
产品概述
技术规格
| 规格 | 项目 | E500A |
|---|---|---|
| 处理器系统 | CPU | Intel Core i3/i5/i7，第10代或第11代版本（LGA1200） |
| 芯片组 | H420E / H470 / Q470 | |
| 插槽 | LGA1200 | |
| TDP | 最大 65W | |
| BIOS | AMI 256Mbit SPI Flash | |
| 内存 | 技术 | 2 x 260 PIN DDR4 SO-DIMM |
| 容量 | 最大 64GB | |
| 图形 | 控制器 | Intel UHD 图形 支持 DirectX12, OpenGL 4.5 及 OpenCL 2.1 |
| 图形功能 | 3D Acceleration: Direct3D 2015, OpenGL4.5, OpenCL2.1HW Decode: HEVC/H.265 (8/10-bit), AVC/H.264, VP9(8/10-bit),VP8, MPEG2,MJPEG,VC-1HW Encode: HEVC/H.265 (8/10-bit), AVC/H.264, VP9(8-bit),VP8, MPEG2,MJPEG | |

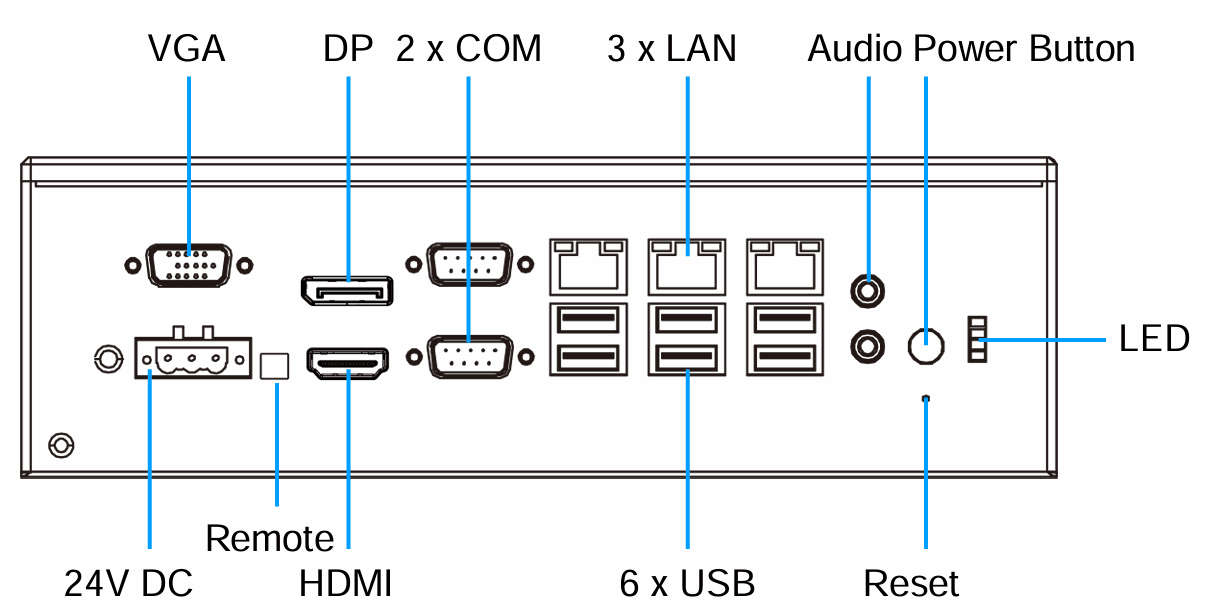

| 外部 I/O | DP | 1 x DP1.4 分辨率 最高 4096x2304@60Hz |
| HDMI | 1 x HDMI1.4 分辨率 最高 4096 x 2160@30 Hz | |
| VGA | 1 x VGA 分辨率 最高 1920 x 1200@60Hz | |
| LAN | 2 x Intel i210 GbE LAN, 1 x Intel i219 GbE LAN | |
| 串行接口 | 1 x RS-232/422/485, 1 x RS-232 | |
| USB 3.0 | 4 (H420E) / 6 (Q470/H470) | |
| USB 2.0 | 2 (H420E) / 0 (Q470/H470) | |
| 音频 | 1 x 音频输出, 1 x 麦克风输入 | |
| 远程控制 | 1 x 2 PIN 远程开关 | |
| 电源输入连接器 | 1 x 3 PIN 电源输入连接器 | |
| 指示灯与开关 | 指示灯 | HDD, 内存, 用户自定义 1, 用户自定义 2 |
| 电源按钮 | 1 x 电源按钮 | |
| Reset | 1 x 复位按钮 | |
| 内部连接器 | M.2 E-Key | 1 × M.2 2230 Wi-Fi；Q470/H470：CNVi、PCIe；H420E：PCIe |
| M.2 B-Key | 1 x M.2 3052 支持 4G/5G | |
| M.2 B-Key | 2 x M.2 2280 SATA3.0 | |
| SIM | 1 × Nano SIM | |
| 供电 | 电源输入 | 24V DC；9–36V DC 选配 |
| 电源管理 | AT/ATX | |
| 最大功耗 | 150W | |
| 其他 | 看门狗 | 65536 级, 0~65535 秒 |
| TPM | TPM2.0 (可选) | |
| 物理特性 | 结构 | 铝合金 |

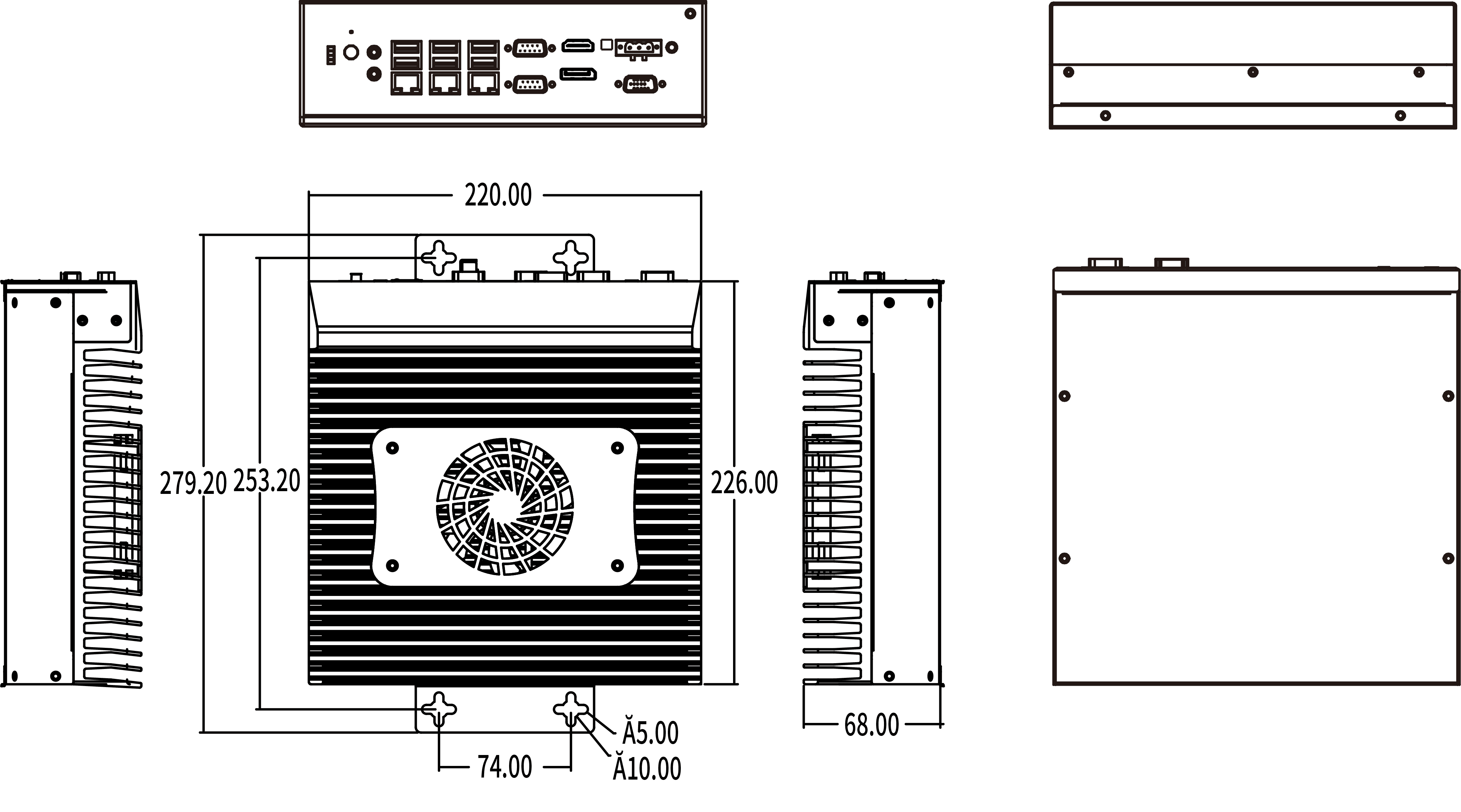

| 尺寸 | 220 x 226 x 68mm (L x W x H) | |
| 重量 | 3.0 kg | |
| 安装方式 | 壁挂安装 | |
| 环境 | 工作温度 | 0°C~50°C (32~122℉) |
| 存储温度 | -40°C~85°C （-40~185℉） | |
| 工作湿度 | 95%@40°C(非冷凝) | |
| 存储湿度 | 95% @60°C ( 非冷凝 ) | |
| 认证 | EMC | CE, FCC |
| 操作系统 | 操作系统 | Windows 10/11, centos 8, ubuntu 20.04/22.04 |
资料下载
该产品暂无下载附件，可向工程师索取资料。
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
YX-E500A 的处理器与内存规格是什么？
处理器: Intel Core i3/i5/i7，第10代或第11代版本（LGA1200）; 内存: 2 x DDR4，最高64GB内存
YX-E500A 提供哪些网络与显示接口？
网络接口: 3（2 x Intel i210, 1 x Intel i219）; 显示接口: 1 x DP, 1 x VGA, 1 x HDMI (Q470:独立三显, H420E:独立双显)
YX-E500A 的供电、工作温度与操作系统要求是什么？
供电输入: 24V DC；9–36V DC 选配; 工作温度: 0–50°C; 操作系统: Windows 10/11, centos 8, ubuntu 20.04/22.04
