N12-N100F
搭载 Intel N97 处理器平台，配置 2.5G高速网口 HDMI+DP双显 与多路工业扩展，支持 12V供电 0℃~68℃宽温 工业级高可靠运行
型号: N12-N100F
系统核心规格
- 处理器: Intel N97/N100/N150/N305
- 内存: LPDDR4L（Max.16GB）
- 网络接口: 2 Intel i226 2.5GbE LAN
- 显示接口: 2 HDMI/1*DP
- 供电输入: 12V电源
- 操作系统: Win 10/11 和 Linux 多版本系统
- 工作温度: 0-68°C
产品概述
技术规格
N12-N100F VER1.0 产品规格
| 类别 | 参数 | 规格说明 |
|---|---|---|
| 型号 | 产品型号 | N12-N100F VER1.0 |
| 操作系统 | 支持系统 | Windows 7/Windows 10/Linux |
| 处理器 | CPU型号 | 集成 Intel® N97/N100/N150/N305/2.0G 四核处理器 |
| 兼容性 | 可兼容 Intel® Baytrail-I/M/D 系列 CPU | |
| 内存 | 插槽数量 | 1*SO-DIMM 内存插槽，支持单通道 |
| 规格容量 | 2666/3200MHz DDR4L/1.35V 内存，最大支持 16GB 集成 Intel® HD Graphics 核心显卡 | |
| 显示 | 显示接口 | 1* DP 接口，2*HDMI1.2 接口 |
| 显示功能 | 支持 DP、HDMI 同步/异步双显示 默认 LVDS，可选为 eDP 接口，下单提前确认 | |
| 网络 | 有线网络 | 2* intel i211/i210 千兆网卡，支持网络唤醒/PXE |
| 无线扩展 | 1* Mini-PCIe 插槽（半卡和长卡都支持），支持 WIFI/4G 模块 | |
| 存储 | SATA接口 | 1* SATA2.0 接口 |
| mSATA接口 | 1* mSATA2.0 插槽 | |
| 音频 | 音频控制器 | 板载 ALC662/ALC897/ALC262 6 声道高保真音频控制器 |
| 音频功能 | 支持 MIC/Line-out，功耗 3W | |
| HDMI音频 | 1* HDMI 显示接口 | |
| VGA音频 | 1* VGA 显示接口 | |
| USB接口 | 背板USB | 1* USB3.0 接口，1* USB 2.0 接口 |
| 内置USB | 4* USB 2.0 接口 2*5Pin | |

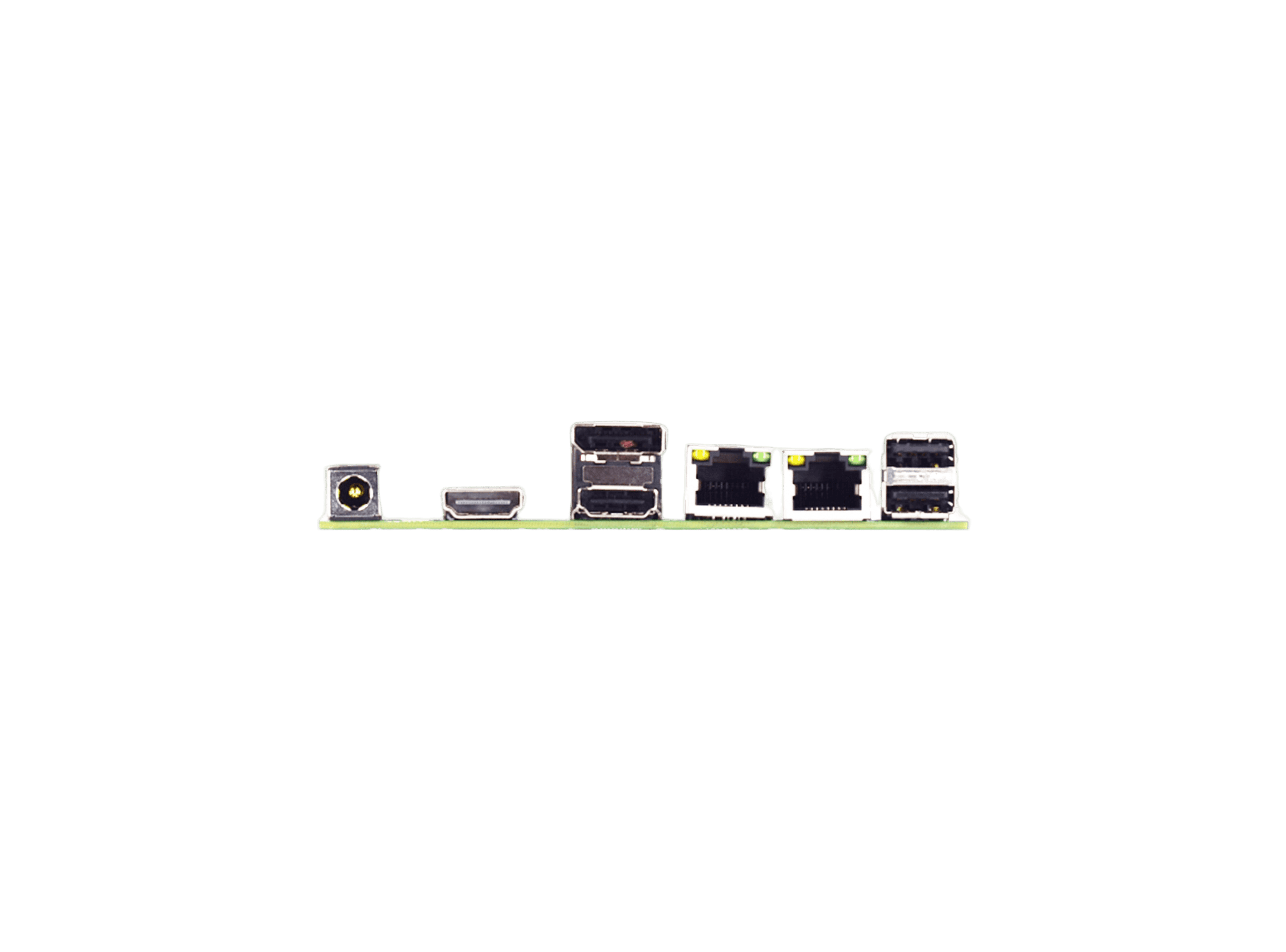

| 背板I/O | 网络接口 | 2* RJ-45 千兆网接口 |
| 音频接口 | 1* Line out 接口（绿色） | |
| 指示灯 | 1* 键盘/电源指示灯 | |
| 电源接口 | 1* 12V DC电源输入接口 | |
| 内置I/O | LVDS接口 | 1* LVDS 接口 2*16pin，支持双通道 24bit 默认 LVDS，可选为 eDP 接口，下单提前确认 |
| 屏背光接口 | 1* 屏背光供电接口 1*6pin | |
| 前置音频 | 1* 前置音频接口 2*5pin | |
| 功放接口 | 1* 功放接口 1*4pin | |
| SIM接口 | 1* SIM 接口 2*3Pin | |
| 串口 | 6* COM 接口（COM2/COM3 可选支持 RS485） | |
| PS2接口 | 1* PS2 接口 1*6Pin | |
| 键盘供电 | 1* 键盘供电接口 1*4Pin | |
| 前面板控制 | 1* 前面板开关按钮和指示灯接口 2*5Pin | |
| 内置电源 | 1* 2pin DC 12V电源接口 | |
| 风扇接口 | 散热设计 | 无风扇散热设计，1*4pin CPU 风扇接口 |
| GPIO | 数字I/O | 支持 4 路输入、输出 GPIO |
| BIOS | 固件存储 | 64Mb Flash ROM |
| 看门狗 | 硬件复位 | 支持硬件复位功能（256 级，0～255 秒） |
| 电源类型 | 供电方式 | 采用 DC 12V 主板硬源供电 |
| 环境 | 存储温度 | -20℃～70℃ |
| 工作湿度 | 5%-95%相对湿度，无冷凝 | |
| 工作温度 | 60℃～-20℃ | |
| 尺寸 | 尺寸 | 120mm x 120mm |
常见技术与选型问题
针对该型号的硬件规格、系统兼容性与部署支持
N12-N100F 的处理器与内存规格是什么？
处理器: Intel N97/N100/N150/N305; 内存: LPDDR4L（Max.16GB）
N12-N100F 提供哪些网络与显示接口？
网络接口: 2 Intel i226 2.5GbE LAN; 显示接口: 2 HDMI/1*DP
N12-N100F 的供电、工作温度与操作系统要求是什么？
供电输入: 12V电源; 工作温度: 0-68°C; 操作系统: Win 10/11 和 Linux 多版本系统
