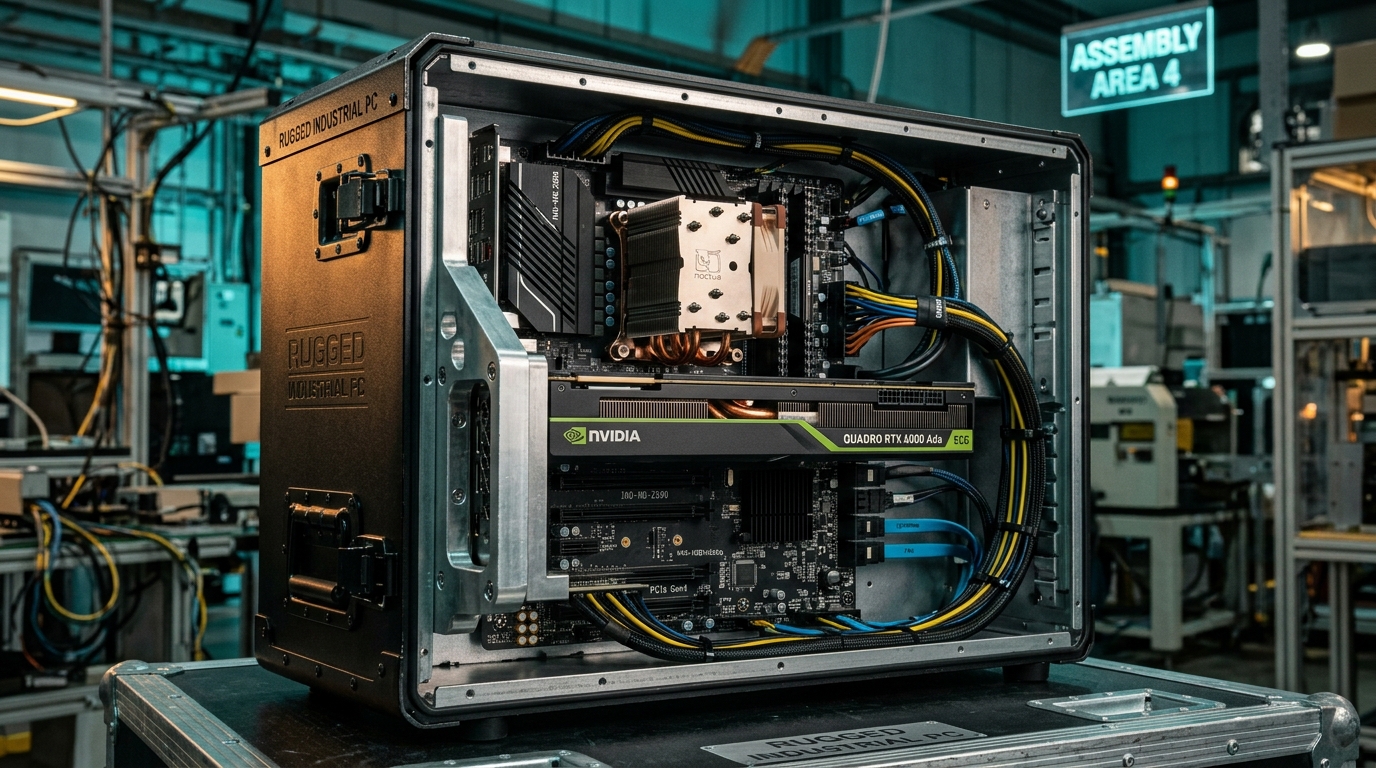

随着**机器视觉（Machine Vision）缺陷检测与边缘 AI（Edge AI）**深度学习模型的快速普及，越来越多的工业现场需要为工控机（IPC）或嵌入式主板扩展高性能独立显卡（GPU）或 AI 加速卡。
然而，工业计算环境对稳定性有着近乎苛刻的要求。如果直接按照消费级台式机的组装思维在工控机上插显卡，往往会面临带宽缩水、供电不足、机械冲突、震动松脱甚至整机积热死机的尴尬局面。
本文将从硬件工程角度，逐一拆解工控主板加装显卡的核心技术指标与避坑要点。
1. 物理插槽 vs 电气通道：不要被外观欺骗
很多工程师在查看主板时，看到有一条长长的 PCIe x16 插槽，就以为能发挥显卡的满血性能。这在工业主板上是一个典型的认知误区。
机械规格与实际信号的区别
- 机械插槽尺寸（Mechanical）：指插槽的外观物理长度（x1、x4、x8、x16）。
- 电气通道带宽（Electrical）：指插槽内部实际焊接并连通至 CPU 或 PCH（南桥芯片组）的数据走线通道。
在许多工业 Micro-ATX、Mini-ITX 或紧凑型母板上，受限于芯片组通道总数和布线空间：
- 常见的工业配置是：物理提供 PCIe x16 长度插槽，但电气连接仅为 x8 或 x4（主板规格书通常标注为
1x PCIe x16 slot (supports x4 mode)）。 - 影响：虽然大部分显卡向下兼容可以在 x4 模式下被正常点亮，但对于需要高速传输高分辨率相机数据流、实时处理多路 4K 视频或频繁交换模型权重的场景，x4 通道将成为严重的系统瓶颈。
PCIe 世代吞吐量参考表
| 规范标准 | 编码效率 | 单通道 (x1) 单向带宽 | x4 单向带宽 | x8 单向带宽 | x16 单向带宽 |
|---|---|---|---|---|---|
| PCIe 3.0 | 128b/130b | 0.985 GB/s | 3.94 GB/s | 7.88 GB/s | 15.75 GB/s |
| PCIe 4.0 | 128b/130b | 1.969 GB/s | 7.88 GB/s | 15.75 GB/s | 31.51 GB/s |
| PCIe 5.0 | 128b/130b | 3.938 GB/s | 15.75 GB/s | 31.51 GB/s | 63.02 GB/s |
工程师选型提示：在选型阶段，一定要核实插槽信号是 CPU 直出 还是 经过 PCH 芯片组转发。CPU 直出的 PCIe 通道延迟最低、吞吐最足，是深度学习推理的首选。
2. 供电限制：工控整机加装 GPU 的最大门槛
消费级 PC 通常配备 650W~1000W 的大功率 ATX 电源，拥有多组原生的显卡供电线。而工业环境供电则大相径庭。
1) 插槽自带的基础供电
- 标准全高全长 PCIe x16 插槽可通过金手指提供最高 75W 的功率。
- 半高（Low-Profile）插槽的标准上限通常只有 25W。
- 免外接供电卡：如工业常用的 NVIDIA T400（30W）、T1000（50W）、RTX A2000（70W），整卡功耗控制在 75W 以内，仅需插入主板即可运行，是工业嵌入式整机最省心的搭配方案。
2) 高功耗显卡的外接供电问题
当选用消费级显卡（如 RTX 4060/4070）或高端专业计算卡（如 RTX 4000 Ada）时，功耗通常在 115W~250W 以上，必须依赖外接供电线（6-Pin 75W、8-Pin 150W 或 12V-2x6 接口）。
- 工业宽压 DC 供电陷阱：大部分壁挂式或嵌入式无风扇工控机采用 DC 9V~36V 宽压直流输入，机箱内部通过 DC-DC 转换板给主板供电。这类转换板通常没有额外的大功率 12V 输出线缆，强行转接极易烧毁电源模块或因瞬态尖峰电流触发保护停机。
- 解决方案：若必须使用 150W 以上显卡，建议选择支持工业级冗余 ATX 电源的机架式（2U/4U）或专用大体积工控整机，并预留至少 30% 的系统供电余量。
3. 空间与机械尺寸（Form Factor）及抗震设计
工控机箱内部空间紧凑，外形规格必须在采购前严格核准：
- 高度（Profile）：
- Low-Profile（半高半长 HHHL）：适用于超薄 1U/2U 机架或紧凑壁挂盒，需配备半高挡板。
- Full-Height（全高 FHHL/FHFL）：适用于 4U 机架式或深腔体扩展整机。
- 厚度与邻近插槽占用（Single-slot vs Dual-slot）：
- 工业主板插槽间距密集，市面上大部分高性能游戏显卡采用双槽（Dual-slot）甚至 2.5/3 槽厚度。
- 插入双槽卡后，不仅会直接遮挡相邻的 PCIe、PCI 插槽，还可能压住主板上的 SATA 接口、前置面板插针或板载 M.2 散热片。
- 工业抗震固定（GPU Retention Bracket）：
- 工业车间存在机床振动、传送带晃动，在车载或 AGV 上更是颠簸不断。
- 显卡自重大，如果只靠机箱后部的 1~2 颗挡板螺丝固定，长期振动会导致 PCIe 金手指接触不良、虚接蓝屏，严重时直接压断主板插槽。

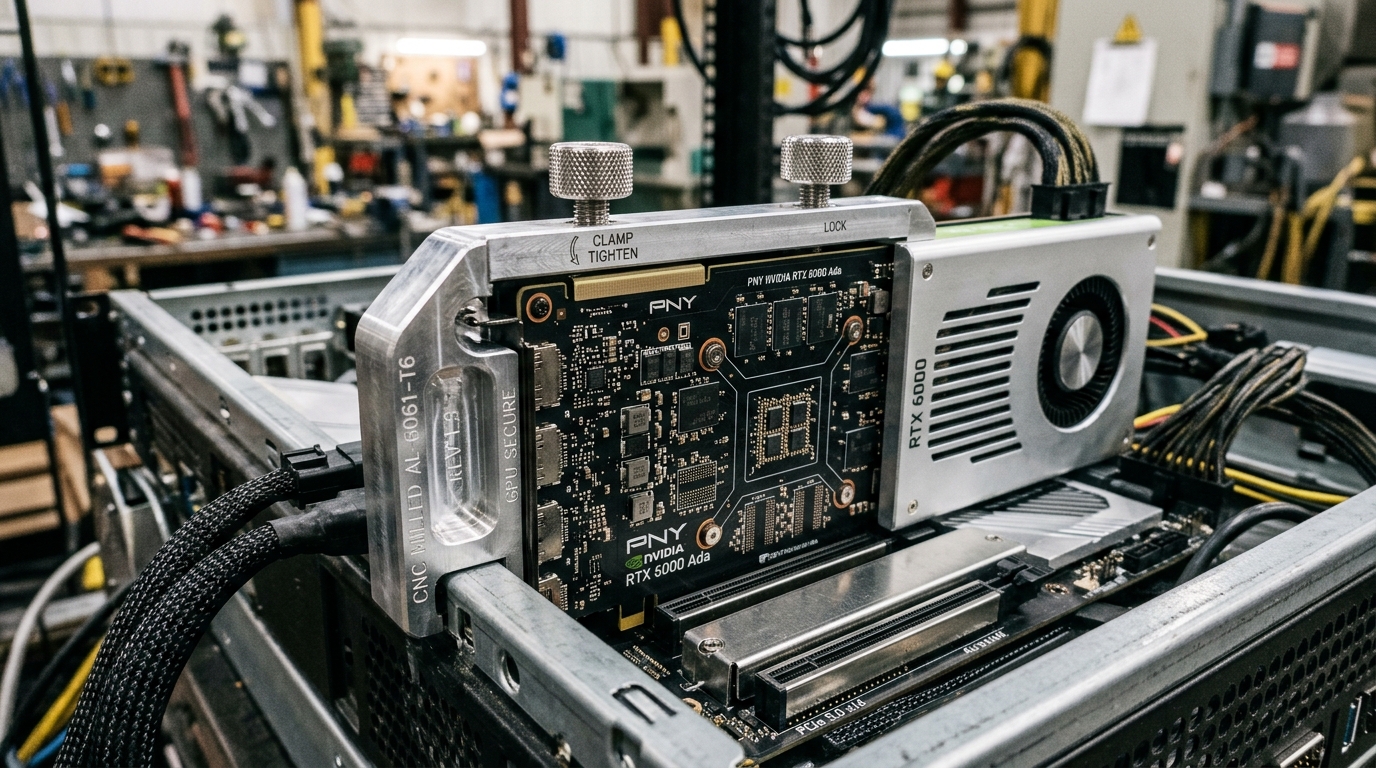

- 必备设计：合格的工业 GPU 整机必须具备尾部卡槽压条或防震固定夹具（Card Retainer Clamp，如上图所示），将显卡前后两端牢牢锁死在机箱框架上。
4. 散热与风道：为什么工控机排斥开放式风扇？
显卡散热方式直接决定了整机的工业可靠性：
- ❌ 开放式下压风扇（Axial / Open-air）：
- 原理：风扇将冷风抽入，向散热片四周吹开，热空气直接散布在机箱内部。
- 隐患：在相对封闭的工业机箱中，显卡散出的热量无法及时排出，导致箱体内温飙升至 60°C 以上，连带 CPU、内存、固态硬盘甚至主板电容一同“蒸桑拿”，大幅缩短设备寿命。
- 涡轮外排风扇（Blower-style，推荐）：

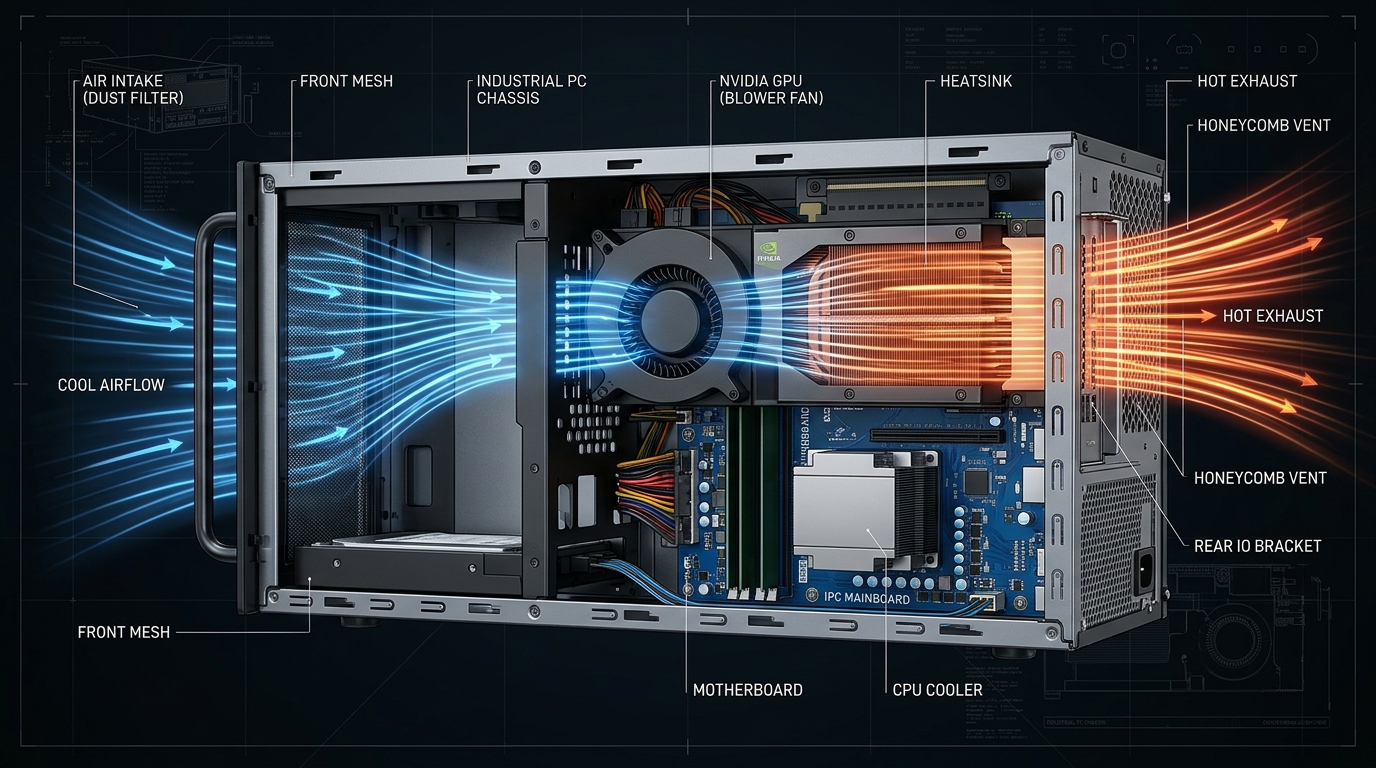

- 原理：如上图所示，采用封闭式导风罩，离心涡轮风扇吸入前端冷风，通过高风压将热量直接从后挡板蜂窝孔冲出机箱外部。
- 优势：显卡发热完全不进入系统内部循环，机箱内部环境温度稳定，是严苛工业环境多卡并行的黄金标准。
- 数据中心/嵌入式被动散热（Passive Server GPU）：
- 如 NVIDIA L4、T4，本身不带风扇，完全依靠机箱前部的工业大风量暴力风扇形成强定向风道贯穿散热鳍片。
5. 工业应用常见显卡选型推荐表
| 应用场景 | 算力需求 / 功耗 | 推荐显卡型号 | 推荐插槽与机箱规格 | 供电方式 |
|---|---|---|---|---|
| 轻量级工业显示 / SCADA 多屏监控 | 基础显示，TDP < 40W | NVIDIA T400 / T1000 | PCIe 3.0 x16 (x4/x8 可行)，半高单槽 | 插槽直接供电 (无需外接) |
| 产线边缘 AI 推理 / 工业机器视觉 | 深度学习推理，TDP 70W | NVIDIA RTX A2000 / RTX 4000 SFF Ada | PCIe 4.0 x16 (推荐完整 x16)，半高双槽 | 插槽直接供电 (70W 免外接) |
| 复杂 3D 视觉 / 多路大吞吐高精度质检 | 强算力高显存，TDP 115W~200W | RTX 4060 / 4070 (需定制涡轮版) 或 RTX 4000 Ada | PCIe 4.0/5.0 x16，全高双槽，需抗震压条 | 需 8-Pin 外接供电 + 500W+ 工业电源 |
| 超紧凑无风扇系统扩展 | 紧凑无风扇，TDP 35W~80W | MXM 嵌入式显卡模块 | MXM 3.1 Type A/B 专属工业插槽 | 主板直供 + 机壳直接导热块 |
选型总结与建议
在确定采购方案前，建议按照以下五步进行系统核验：
- 查走线：确认主板上的长槽是真实 x16 电气信号 还是经过芯片组降速的 x8/x4。
- 算功耗：显卡是否超过 75W？若是，确认工控机电源是否具备额定余量与外接供电接口。
- 量尺寸：核对整机内部的长度、高度以及是否会遮挡其他关键工控 I/O 接口。
- 防振动：确认机箱内部是否具备专用的显卡防震压紧支架。
- 理风道：尽量优先选择涡轮外排风卡或低功耗半高单槽卡，防止内部热量堆积。
如果您在评估视觉质检或边缘 AI 项目时，对整机功耗匹配、散热冗余或工业抗震设计存在疑虑，欢迎随时联系 Yantronic（研拓） 工程技术团队，获取针对具体场景的定制化硬件方案与验证支持。
